파이프 패스너는 저온 환경에서 어떻게 작동합니까?

산업 응용 분야에서 파이프 시스템은 다양한 공정에 중요한 유체와 가스를 운반하는 수많은 작업의 순환 시스템입니다. 파이프 패스너는 이러한 파이프 시스템의 무결성과 안정성을 보장하는 데 중추적인 역할을 합니다. 그러나 이러한 시스템이 저온 환경에 노출되면 파이프 패스너의 성능이 중요한 문제가 됩니다. 파이프 패스너 공급업체로서 저는 저온 조건이 이러한 필수 구성 요소에 부과하는 과제와 요구 사항을 직접 목격했습니다.

파이프 패스너에 대한 저온의 영향

저온 환경은 파이프 패스너의 기계적 특성에 큰 영향을 미칠 수 있습니다. 주요 관심사 중 하나는 연성의 감소입니다. 대부분의 금속은 온도가 떨어지면 더 부서지기 쉽습니다. 이는 금속 격자 내 전위의 이동성이 감소하기 때문입니다. 전위는 소성 변형을 허용하는 금속 결정 구조의 결함입니다. 저온에서는 이러한 전위의 움직임이 제한되어 재료가 소성 변형되기보다는 응력에 의해 파손될 가능성이 더 높아집니다.

예를 들어, 많은 파이프 시스템에 일반적으로 사용되는 탄소강 패스너는 저온에서 인성이 크게 감소할 수 있습니다. 이는 특히 패스너가 동적 하중이나 진동을 받는 경우 갑작스럽고 치명적인 고장으로 이어질 수 있습니다. 탄소강의 취화 현상은 잘 알려진 현상이며, 저온 응용 분야에 적합한 강종이나 대체 재료를 선택하는 것이 중요합니다.

저온의 영향을 받는 또 다른 측면은 열팽창 계수입니다. 온도 변화에 따라 다양한 재료가 다양한 속도로 팽창하고 수축합니다. 파이프 패스너와 고정하는 파이프의 열팽창 계수가 다르면 응력 집중이 발생할 수 있습니다. 온도가 떨어지면 패스너와 파이프가 수축하게 되며, 수축률의 차이가 클 경우 패스너가 설계 한계를 넘어 느슨해지거나 조여질 수 있습니다. 이는 파이프 조인트의 밀봉 무결성을 손상시키고 누출로 이어질 수 있습니다.

ASME B 16.11 Elbows PTFE Coated Blue 12.9 High-strength Bolts factory

저온 응용 분야를 위한 재료 선택

저온 환경으로 인해 발생하는 문제를 고려할 때 파이프 패스너를 선택할 때 재료 선택이 가장 중요합니다. 스테인레스강은 우수한 내식성과 저온에서의 상대적으로 높은 인성으로 인해 저온 응용 분야에 널리 사용됩니다. 304, 316과 같은 오스테나이트계 스테인리스강은 FCC(면심 입방체) 결정 구조를 갖고 있어 매우 낮은 온도에서도 우수한 연성을 제공합니다. 이러한 등급의 스테인레스강은 탄소강에 비해 부서지기 쉬운 경향이 적습니다.

스테인리스강 외에도 니켈 기반 합금도 일반적으로 저온 응용 분야에 사용됩니다. 인코넬 및 모넬과 같은 합금은 저온에서 고강도 및 인성을 포함하여 우수한 기계적 특성을 갖습니다. 또한 부식에 강하고 가혹한 화학적 환경을 견딜 수 있어 극저온, 해양 석유 및 가스와 같은 산업에 사용하기에 적합합니다.

액화천연가스(LNG) 처리 공장과 같이 극도로 낮은 온도에 직면하는 응용 분야의 경우 알루미늄 합금 및 티타늄 합금과 같은 특수 재료를 고려할 수 있습니다. 알루미늄 합금은 상대적으로 낮은 밀도와 우수한 열 전도성을 가지므로 일부 저온 응용 분야에 유리할 수 있습니다. 반면에 티타늄 합금은 중량 대비 강도가 높고 내식성이 뛰어납니다.

저온 파이프 패스너에 대한 설계 고려 사항

저온 환경을 위한 파이프 패스너 설계에서는 이러한 조건의 특정 과제도 고려해야 합니다. 중요한 설계 고려 사항 중 하나는 패스너의 사전 로딩입니다. 패스너가 시간이 지나도, 특히 열 순환이 있을 때 조임력을 유지하려면 적절한 사전 로딩이 필수적입니다. 저온 응용 분야에서는 재료 특성의 변화와 열 수축 가능성을 고려하여 사전 하중을 조정해야 할 수도 있습니다.

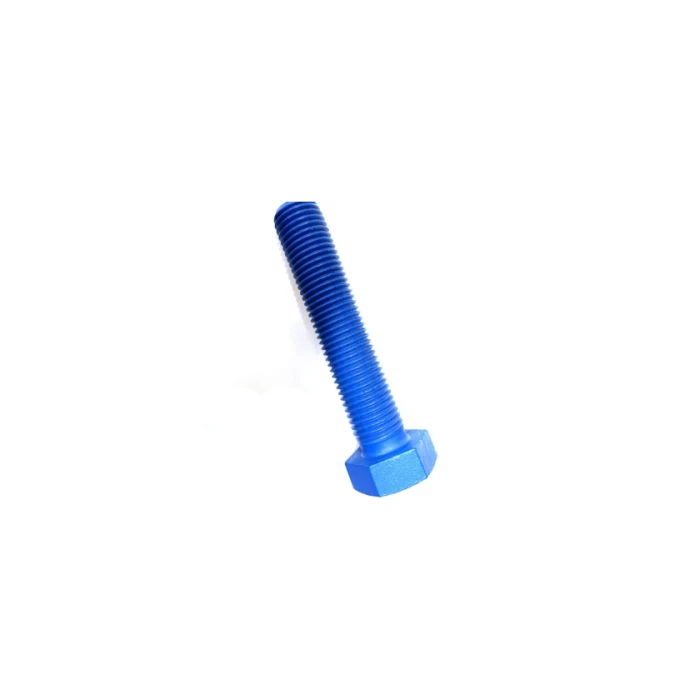

또 다른 디자인 측면은 적절한 코팅을 사용하는 것입니다. 코팅은 부식에 대한 추가 보호 기능을 제공할 수 있으며 패스너와 결합 표면 사이의 마찰을 줄이는 데도 도움이 될 수 있습니다. 예를 들어,PTFE 코팅 블루 12.9 고강도 볼트PTFE(폴리테트라플루오로에틸렌)로 코팅되어 있어 마찰 계수가 낮고 내화학성이 우수합니다. 이 코팅은 특히 패스너를 자주 조이고 풀어야 하는 응용 분야에서 볼트의 마모 및 고착을 방지할 수 있습니다.

패스너의 모양과 기하학적 구조도 저온에서의 성능에 중요한 역할을 합니다. 예를 들어, 단면적이 더 큰 패스너는 취성에 더 강할 수 있으며 열 순환으로 인해 발생하는 응력을 더 잘 견딜 수 있습니다. 또한 둥근 모서리와 필렛을 사용하면 저온에서 균열이 발생할 가능성이 높은 응력 집중을 줄이는 데 도움이 될 수 있습니다.

테스트 및 품질 보증

저온 환경에서 파이프 패스너의 신뢰성을 보장하려면 엄격한 테스트와 품질 보증 절차가 필요합니다. 가장 일반적인 테스트 중 하나는 특정 온도에서 갑작스러운 충격을 받을 때 재료가 흡수하는 에너지를 측정하는 샤르피 충격 테스트입니다. 이 테스트는 재료의 인성과 취성 파괴에 저항하는 능력을 나타냅니다.

샤르피 충격 시험 외에도 인장 시험, 경도 시험, 부식 시험 등의 다른 시험도 수행할 수 있습니다. 인장 시험은 패스너의 강도와 연성을 결정할 수 있는 반면, 경도 시험은 재료의 마모 및 변형에 대한 저항성에 대한 정보를 제공할 수 있습니다. 부식 테스트는 패스너가 사용될 부식 환경을 견딜 수 있는지 확인하는 데 중요합니다.

품질 보증에는 엄격한 제조 공정과 검사 절차도 포함됩니다. 패스너는 정확한 사양에 따라 제조되어야 하며 각 배치의 치수 정확도, 표면 마감 및 재료 무결성을 검사해야 합니다. 초음파 검사 및 자분 탐상 검사와 같은 비파괴 검사 방법을 사용하여 패스너의 내부 결함을 탐지할 수 있습니다.

사례 연구

저온 환경에서 적절한 파이프 패스너 선택 및 설계의 중요성을 설명하기 위해 몇 가지 사례 연구를 살펴보겠습니다. LNG 저장 시설에서 파이프는 극저온에 지속적으로 노출됩니다. 처음에는 탄소강 패스너를 사용했지만 취성으로 인해 자주 고장이 발생했습니다. 오스테나이트계 스테인리스강 패스너로 전환한 후 파이프 시스템의 신뢰성이 크게 향상되었으며 누출 횟수 및 유지 관리 요구 사항이 감소했습니다.

또 다른 경우에는 추운 기후에 위치한 화학 처리 공장에서 열 순환으로 인해 파이프 패스너가 느슨해지는 문제를 겪고 있었습니다. 사용하여ASME B 16.11 엘보우적절한 사전 로딩과 마찰을 줄이기 위한 코팅으로 문제가 해결되었으며 파이프 조인트의 무결성이 복원되었습니다.

결론

결론적으로 저온 환경에서 파이프 패스너의 성능은 재료 선택, 설계 및 테스트를 신중하게 고려해야 하는 복잡한 문제입니다. 파이프 패스너 공급업체로서 우리는 이러한 혹독한 조건에서 고객이 직면한 고유한 어려움을 이해합니다. 적절한 디자인과 코팅, 엄격한 테스트 및 품질 보증을 통해 적절한 재료로 제작된 고품질 패스너를 제공함으로써 저온 응용 분야에서 파이프 시스템의 신뢰성과 안전성을 보장할 수 있습니다.

저온 환경을 위한 파이프 패스너가 필요한 경우 특정 요구 사항에 대한 자세한 논의를 위해 당사에 문의하시기 바랍니다. 당사의 전문가 팀은 귀하의 프로젝트에 가장 적합한 패스너를 선택하는 데 도움을 드리고 최적의 성능과 장기적인 신뢰성을 보장합니다.
